XYC-PIR214D-D4 是一款專為人體運動檢測設計的高靈敏度、低功耗數字PIR傳感器。它集成了先進的信號處理技術與超低功耗特性，非常適合電池供電和長期在線的智能設備使用。
該傳感器通過檢測移動人體發出的紅外輻射變化來工作。內置ADC將熱釋電模擬信號轉換為數字數據，可直接被MCU讀取，或觸發中斷以喚醒主機系統。
組裝過程需采取防靜電保護措施
參數規格：
| 參數 | 符號 | 最小值 | 最大值 | 單位 |
|---|---|---|---|---|
| 供電電壓 | VDD | -0.3 | 3.6 | V |
| 管腳電流 | Into | -100 | 100 | mA |
| 儲存溫度 | Tst | -40 | 85 | ℃ |
| 工作溫度 | Top | -20 | 70 | ℃ |
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
|---|---|---|---|---|---|---|
| 工作電壓 | VDD | 1.8 | 3.0 | 3.6 | V | |
| 工作電流 | IDD | 3 | 4.0 | — | μA | VDD=1.8V，無負載 |
| SERIN 低電平 | VSIL | — | — | 0.2VDD | V | |
| SERIN 高電平 | VSIH | 0.8VDD | — | — | V | |
| DOCI/INT 低電平 | VDIL | — | — | 0.2VDD | V | |
| DOCI/INT 高電平 | VDIH | 0.8VDD | — | — | V | |
| 內部時鐘頻率 | fCLK | 28 | 32 | 40 | kHz | |
| ADC 分辨率 | — | — | 14 | — | Bits | |
| PIR ADC 靈敏度 | — | — | 6.5 | — | μV/Count | |
| ADC 偏移量 | — | 7000 | 8000 | 9000 | Counts | 穩定狀態 |
| 溫度靈敏度 | — | — | 80 | — | Counts/K | |
| 300K（27℃）計數 | — | 6620 | 8200 | 9980 | Counts | |
| LPF 截止頻率 | f1 | — | 7 | — | Hz | |
| HPF 截止頻率 | f2 | — | 0.2/0.4 | — | Hz | 可配置 |
| 參數 | 符號 | 最小值 | 最大值 | 單位 |
|---|---|---|---|---|
| 數據建立時間（中斷） | tDS | 75 | 150 | μS |
| 數據建立時間（強制） | tDS | 110 | 150 | μS |
| 數據時鐘低時間 | tDL | 200 | 2000 | nS |
| 數據時鐘高時間 | tDH | 200 | 2000 | nS |
| 數據位穩定時間 | tBS | — | 2 | μS |
| 采樣時間 | tSMPL | 2 | 12.5 | mS |
| 位時間 | tBIT | — | 22 | μS |
| 數據保持時間 | tSHD | 72 | — | μS |
| 數據加載時間 | tSLT | 580 | — | μS |
| 參數 | 數值 |
|---|---|
| 產品尺寸 | 9.10×8.20×3.59 mm（±0.1） |
| 感應角度 | X?X：138°，Y?Y：125° |
| 手工焊接 | ＜350℃，時間＜5 秒 |
| 錫爐浸焊 | [敏感詞] 280℃，時間＜5 秒 |
| 儲存條件 | ≤30℃、≤60% RH，保質期 12 個月 |
| 引腳數量 | 4 Pin |
| 引腳號 | 名稱 | 功能描述 |
|---|---|---|
| 1 | VSS | 電源地 GND |
| 2 | DOCI/INT | 數據輸出 / 中斷 |
| 3 | VDD | 電源正極 |
| 4 | SERIN | 配置接口 |
214D-D4智能數字PIR傳感器

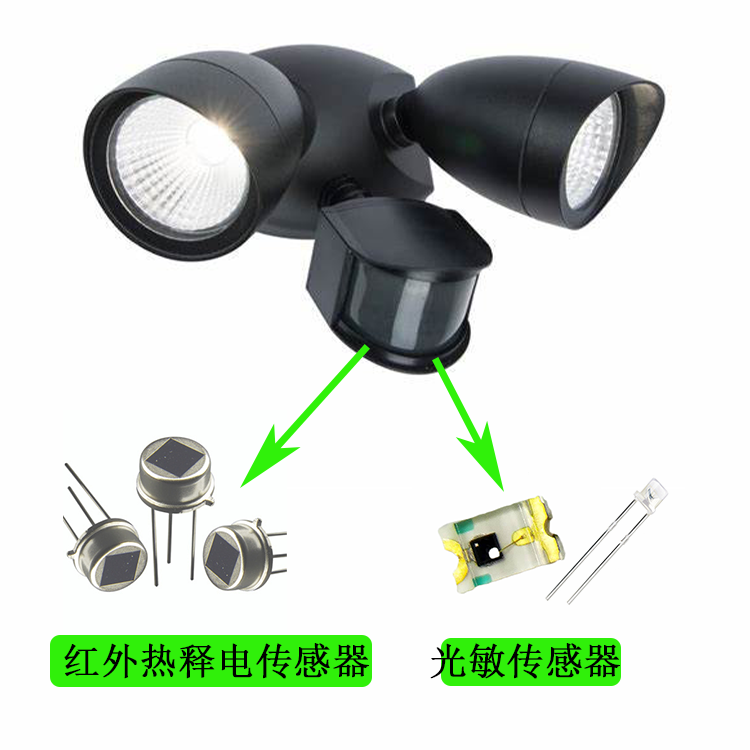

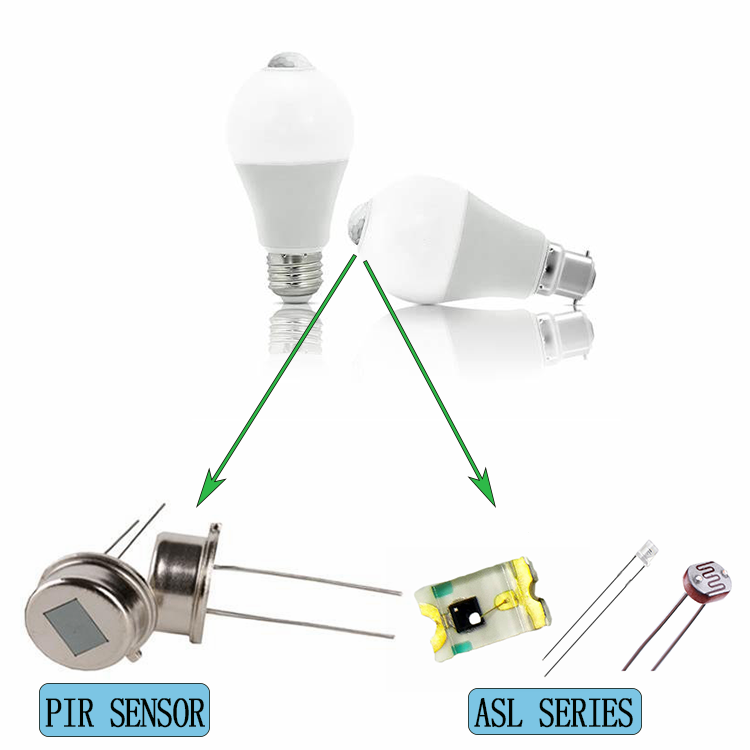

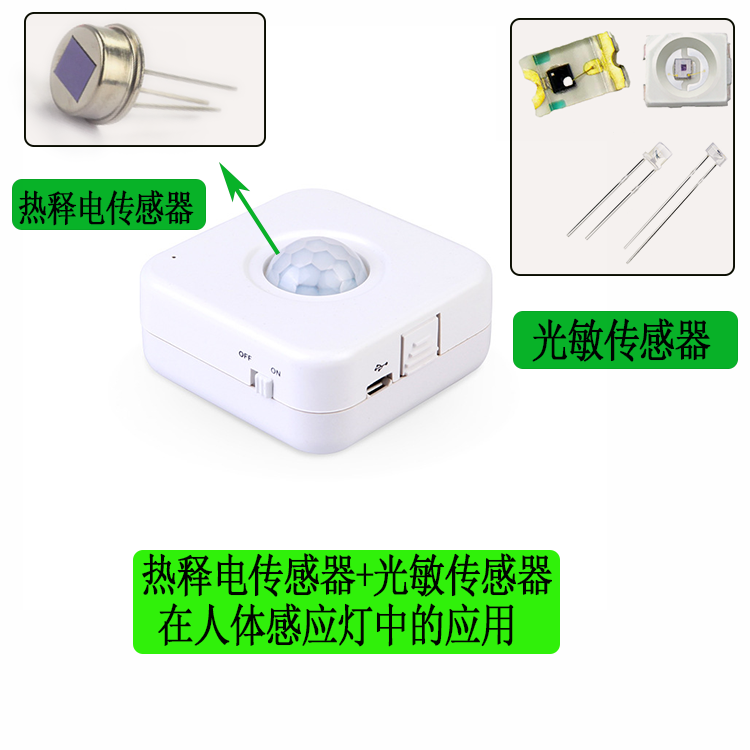

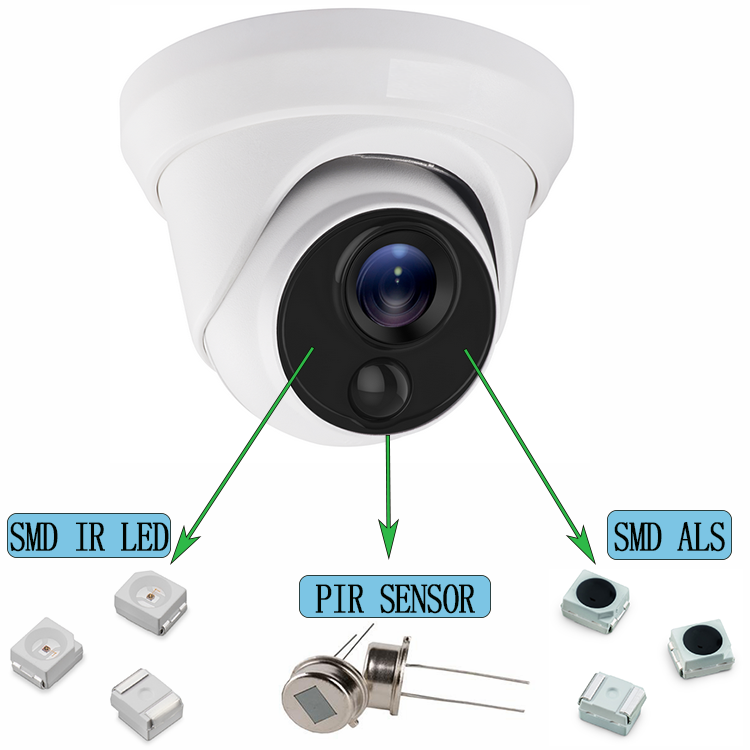

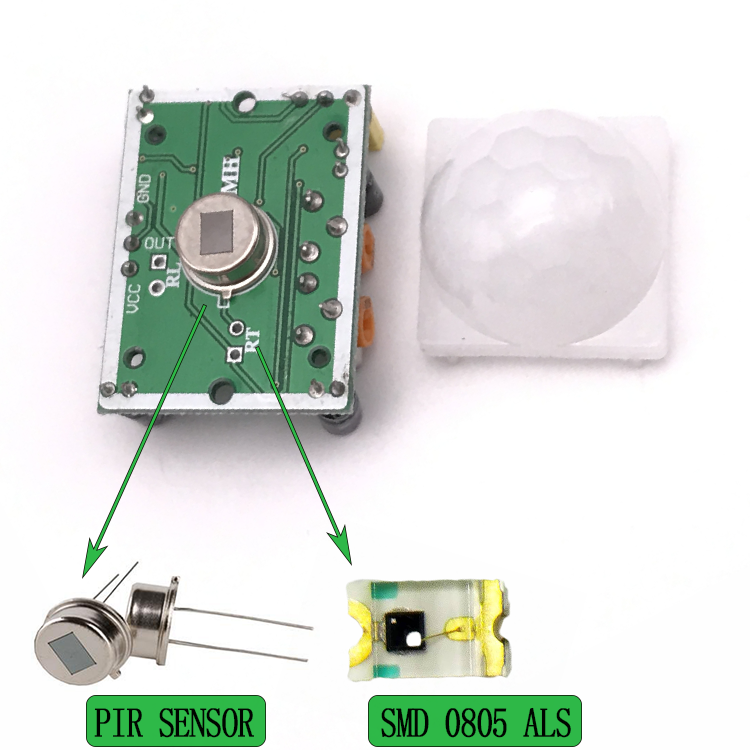

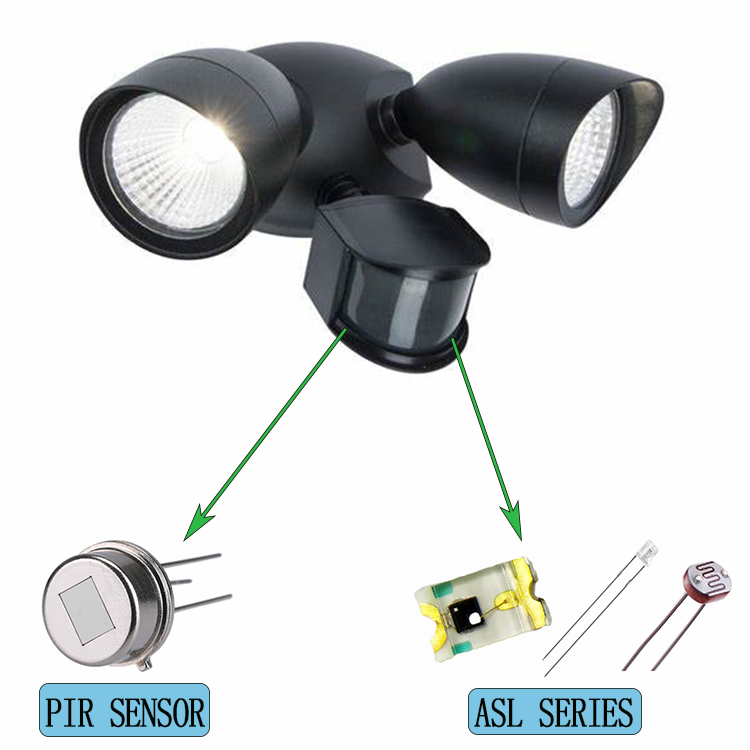

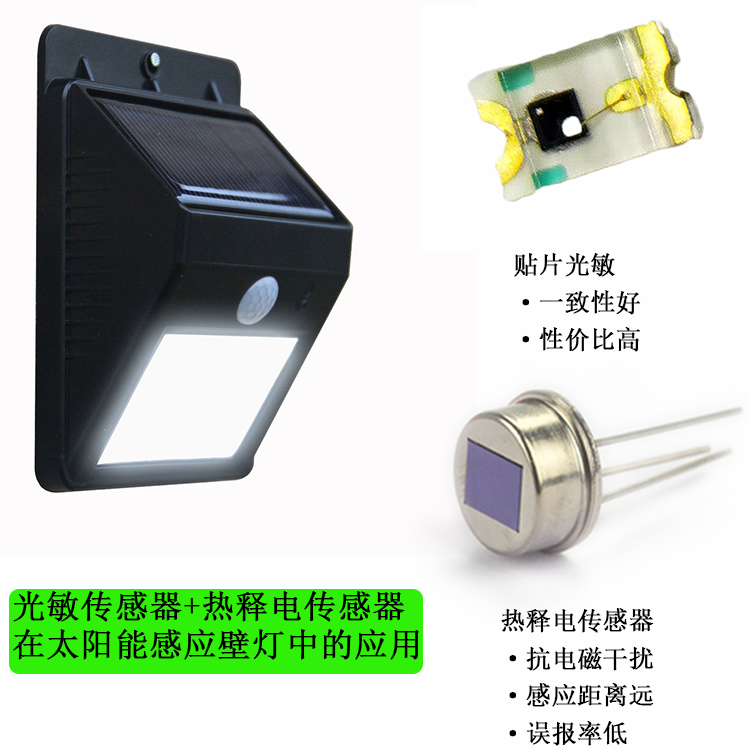

下載應用場景
|
|
|
